کچھ بیئرنگ فیکٹریوں کو اپنے پرزوں کی درستگی کو بہتر بنانے کے لیے فوری طور پر اپنی موجودہ کولڈ ہیڈنگ مشینوں کو بہتر کرنے کی ضرورت ہے۔ کچھ بیئرنگ فیکٹریاں اسٹیل بال کولڈ ہیڈنگ مشین کو بال بیرنگ اور رولر بیرنگ کی مارکیٹ کی طلب میں تبدیلی کی بنیاد پر رولر کولڈ ہیڈنگ مشین میں تبدیل کرنا چاہتی ہیں، جبکہ دیگر رولر کولڈ ہیڈنگ مشین کو اسٹیل بال کولڈ ہیڈنگ مشین میں تبدیل کرنا چاہتی ہیں۔ تبدیل کرنے کے لیے، سب سے پہلے ورک پیس کی اخترتی کے عمل اور مشین کے کام کرنے والے اصول کو سمجھنا ضروری ہے۔

اسٹیل کی گیندوں کے پریشان کرنے والے عمل میں سب سے پہلے ایک لچکدار پنچ (شکل 1) کا استعمال کرتے ہوئے مقعر اور محدب سانچوں کے درمیان مادی حصے کو مضبوطی سے باندھنا شامل ہے۔ کٹنگ پلیٹ یا کلیمپ پریشان کرنے والے علاقے سے باہر نکلنے کے بعد، پریشان کرنے کا عمل سلائیڈر کی کارروائی کے تحت کیا جاتا ہے۔ دو سانچوں کے درمیان فاصلہ L مکمل طور پر اس بات کو یقینی بنا سکتا ہے کہ بلیڈ یا کلیمپ فورجنگ ایریا سے محفوظ طریقے سے باہر نکل سکتا ہے۔ لچکدار چمٹا یا چاقو کے کانٹے بھی مواد کو نہیں کھینچتے ہیں۔ اگر مشین میں ترمیم نہیں کی گئی ہے اور رولرز کو پریشان کرنے کے لیے صرف اسٹیل بال مولڈ کو رولر مولڈ سے تبدیل کیا گیا ہے تو یہ ممکن نہیں ہے۔ کیونکہ جب مقعر اور محدب سانچے مواد کو جکڑتے ہیں (شکل 2)، مقعر اور محدب سانچوں کے درمیان فاصلہ L بہت چھوٹا ہوتا ہے، اور بلیڈ یا کلیمپ آگے یا پیچھے نہیں بڑھ سکتا۔ اگر ہم حرکت کے وقت (شکل 3) کے مطابق گرپر کے اندر اور باہر جانے کے لیے جگہ کا بندوبست کرتے ہیں، تو مادی سیگمنٹ مقعر اور محدب سانچوں کے درمیان تیرتا رہے گا۔ مادی انحراف کی وجہ سے، پریشان ورک پیس اوورلیپ ہو جائے گا، اور جب گرپر یا چاقو کا کانٹا باہر نکل جائے گا، تو مواد کو کھینچ لیا جائے گا، جس کے نتیجے میں بڑی مقدار میں فضلہ نکلے گا۔ موجودہ رولر کولڈ ہیڈنگ مشینوں میں سبھی میں میٹریل سیکشن داخل کرنے کا آلہ ہوتا ہے، جو مواد کو مولڈ کیویٹی میں داخل کرنے اور پنچ کے فارورڈ فورجنگ میں داخل ہونے سے پہلے فورجنگ ایریا سے باہر نکلنے کے لیے استعمال ہوتا ہے۔ ورزش سائیکل کا وقت اسٹیل بال کولڈ ہیڈنگ مشین سے مختلف ہے۔ اسٹیل بال کولڈ ہیڈنگ مشین کو رولر کولڈ ہیڈنگ مشین میں تبدیل کرنے کے لیے، ڈرائیونگ ڈیوائس کو شامل کرنے کے علاوہ، مشین کے ہر حصے کے موشن سائیکل ٹائم کو تبدیل کرنا بھی ضروری ہے۔ یہ طریقہ نسبتاً پیچیدہ ہے۔

1-مقعد مولڈ 2-کلیمپ؛3-محدب سانچہ؛ 1- مقعر سڑنا؛

شکل 1 2- محدب سانچہ؛

تصویر 2

1-مقعد مولڈ 2-کلیمپ؛3-محدب سانچہ؛

تصویر 3

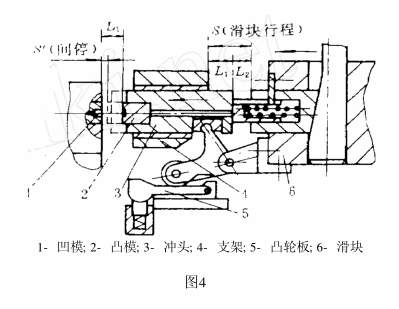

اسٹیل بال کولڈ ہیڈنگ مشین آسان ہے، اور اس کی بہتری کا طریقہ یہ ہے کہ سب سے پہلے سلائیڈر پر پنچ ہولڈر کو ہٹا دیں اور سلائیڈر اور کنکیو مولڈ سیٹ کے درمیان بیڈ پر ایڈجسٹ پنچ بریکٹ لگائیں۔ فورجنگ کو مکمل کرنے کے لیے پنچ بریکٹ میں سلائیڈ کرتا ہے (شکل 4)۔ کارٹون کی حرکت سلائیڈر اور کیم کے ذریعے کنٹرول کی جاتی ہے۔ جب پنچ مقعر ڈائی سے S' کے فاصلے پر جاتا ہے (جو کلیمپ کی چوڑائی سے بڑا اور مادی حصے کی لمبائی سے چھوٹا ہے) تو یہ رک جاتا ہے۔ کلیمپ کے پریشان کن زون سے باہر نکلنے کے بعد، پنچ سلائیڈر کے عمل کے تحت پریشان کن ہوتا ہے۔ اس ڈھانچے کے پرزوں کی درستگی سلائیڈر حرکت کی درستگی سے متاثر نہیں ہوتی ہے، جس میں تبدیلی سے پہلے کے مقابلے میں کافی بہتری آئی ہے، اور درستگی ایڈجسٹمنٹ کے بعد بھی کوئی تبدیلی نہیں رکھتی ہے (ہم نے اس ٹیکنالوجی کا استعمال کرتے ہوئے تین Z3210 سٹیل بال کولڈ ہیڈنگ مشینوں کو بہتر بنایا ہے۔ Luoyang بیئرنگ فیکٹری کے لئے، اور حصوں کا دباؤ انحراف 0.025mm کے اندر ہے)۔ اگر اس مشین کو رولرز کو پریشان کرنے کے لیے استعمال کر رہے ہیں، تو درج ذیل دو ترمیمی اقدامات کرنے کی ضرورت ہے: (1) مقعر سڑنا کے اندر کا چشمہ مقعر سڑنا کے سامنے والے سرے پر سوئی کو رکھنے کے لیے پوزیشن بدلتا ہے (شکل 5)۔ اگر مولڈ گہا کو ترتیب نہیں دیا جاسکتا ہے تو، پش راڈ پر ایک طریقہ بھی پایا جاسکتا ہے۔ مقصد مواد کے حصے کو پکڑنا ہے، ورنہ شکل 3 میں دکھائی گئی صورت حال پیش آئے گی۔ (2) کلیمپ اوپننگ (فگر 6) اور ہک اوپننگ (فگر 7) کا طریقہ کار ہونا چاہیے، ورنہ مواد کا حصہ جھک جائے گا یا کھینچا جائے گا، جس کے نتیجے میں بڑی مقدار میں فضلہ نکلے گا۔ کلیمپ کھولنے کے طریقہ کار کا ٹرانسمیشن موڈ مشینوں کے مختلف ماڈلز کی اصل صورتحال کے مطابق ترتیب دیا جاتا ہے (اگر سٹیل کی گیندوں کو پریشان کرنے کے لیے رولر کولڈ ہیڈنگ مشین کا استعمال کیا جائے تو باہر نکالنے کے لیے ایک محدب ڈائی شامل کرنے کی ضرورت ہے)۔

1- مقعر مولڈ 2- محدب سانچہ؛ 3-پنچ؛ 4-بریکٹ؛ 5- کیم پلیٹ؛ 6-سلائیڈر

تصویر 4

1- بال مقعر سڑنا؛ 2- بہار؛ 3- سوئی دھکیلنا؛ 4-کالم مقعر مولڈ؛ 5- محدب سانچہ؛ 6-کلیمپ

تصویر 5

1- ہک کھلنے والی پلیٹ؛ 2- چاقو کا کانٹا؛ 3- چاقو پلیٹ

تصویر 6

1. پلیٹ کھولنے والا چمٹا؛ 2- حرکت پذیر چمٹا؛ 3- نچلا جبڑا

تصویر 7
